百兆千兆以太網接口外圍電路設計（網變+RJ45）

百兆千兆以太網接口外圍電路設計

一，先認識一下網口

這個是標準的以太網連接接口，里面不含濾波器，可用作百兆千兆萬兆單口的連接。（網口有多種形態，就不一一例舉）

它總共有8個引腳

當設計成百兆以太網時，只用到了四個引腳，分別是1236，大家可以看下百兆以太網信號定義，TXP。TXN，RXP，RXN（TXOP，RXIP)是兩對差分信號。

當設計成千兆以太網時，這8個引腳都會用到，大家可以看下千兆以太網引腳的信號定義， 0+， 0-， 1+， 1-， 2+， 2-， 3+， 3-是四對

二，再來認識一下以太網絡變壓器，對于以太網接口，和RJ45網口連接的就是這種網絡變壓器

如下：

百兆網絡變壓器和千兆網絡變壓器

里面的線路它其實就是線圈比是1：1的變壓器，線圈中心點的地方是中心抽頭，等效電路是這個，網絡變壓器的次級還有共模電感。網絡變壓器可以隔離網線與PHY芯片，減小外界的干擾，然后還在一定程度上能增強信號

百兆是兩組如下的等效電路，千兆是四組如下的等效電路，

三，百兆以太網網絡變壓器和RJ45網口的連接電路

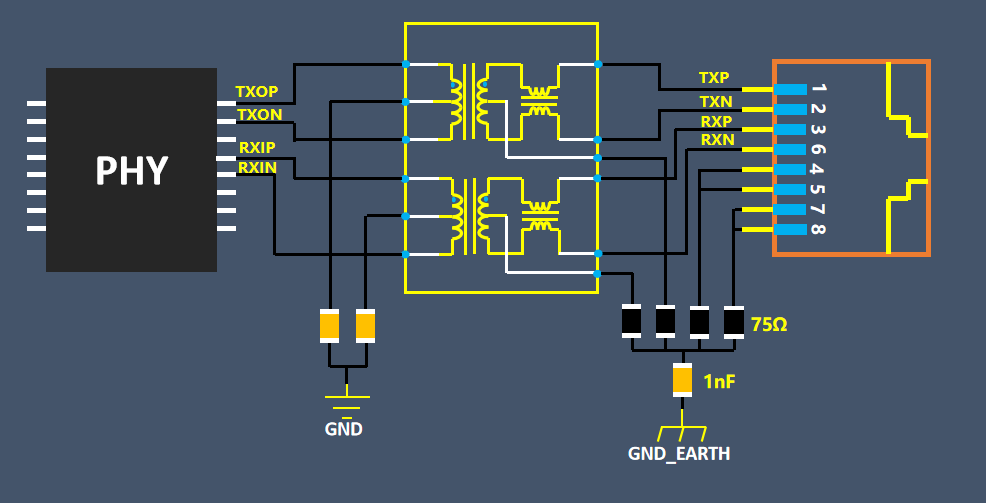

百兆以太網接口的電路大家可以看下。RJ45的1腳和3腳接差分信號正極，2腳和6腳接差分信號負極

網絡變壓器次級中心抽頭，然后RJ45空余的4578引腳通過75歐電阻接到1nF電容然后在接到機殼地，如果是沒有機殼地的產品就接到系統地。（1nF電容耐壓值要選2KV及以上得的，一般用1206的貼片陶瓷電容或者寬腳距的高壓瓷片電容）

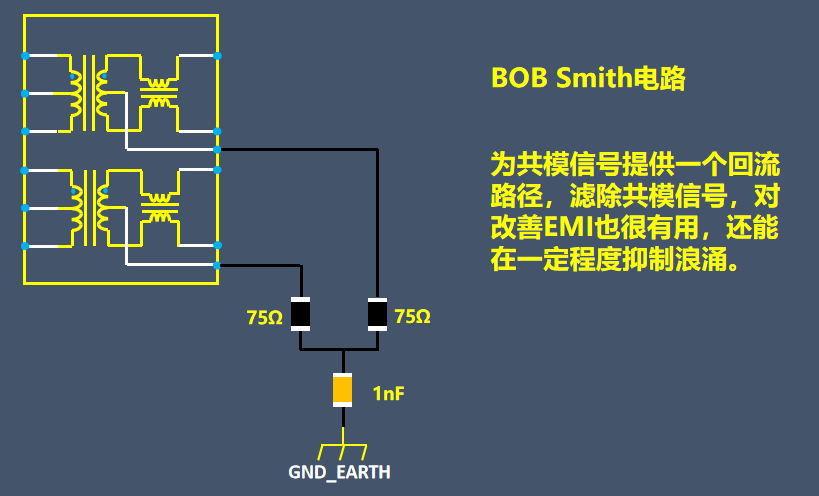

這個75歐電阻+1nF電容的電路叫做BOB Simith電路，作用是為共模信號提供一個回流路徑，濾除共模信號，對改善EMI也很有用，還能在一定程度抑制浪涌。

變壓器初級中心抽頭通過一個100nF電容接到系統地，

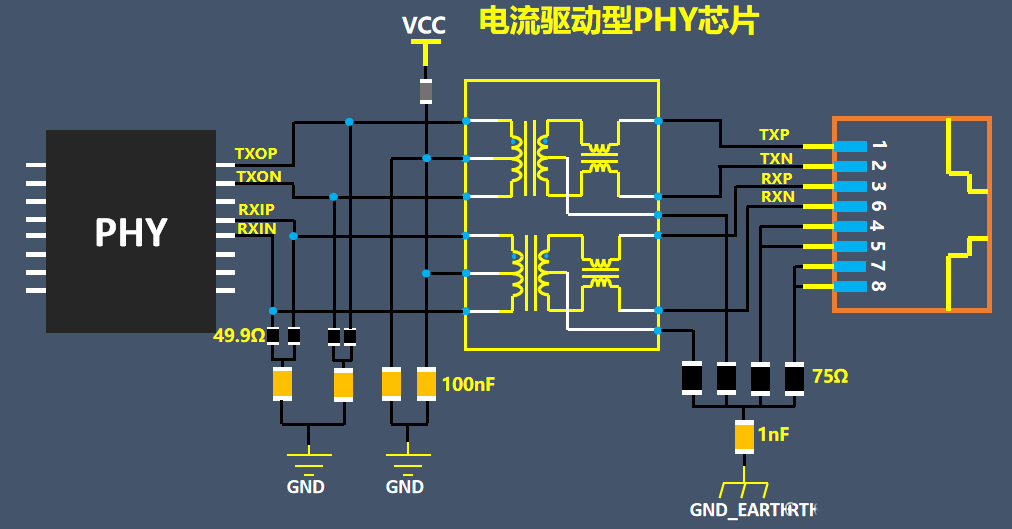

這個是電壓驅動型PHY芯片連接方式，如果是電流驅動型PHY芯片，變壓器初級中心抽頭要通過磁珠接電壓（這個電壓一般是1.8V,2.5V或者3.3V）,然后接1個100nF電容，同時差分信號要分別接49.9歐姆的電阻然后接一個100nF電容到系統地。

千兆以太網接口電路設計和百兆的類似，只是多了兩對差分信號，對應RJ45連接器的4578引腳。視頻中的是電壓驅動型PHY芯片的電路，電流驅動型PHY芯片的話跟百兆一樣變壓器初級中心抽頭接電壓，差分信號要分別接49.9歐姆的電阻然后接一個100nF電容到系統地。
