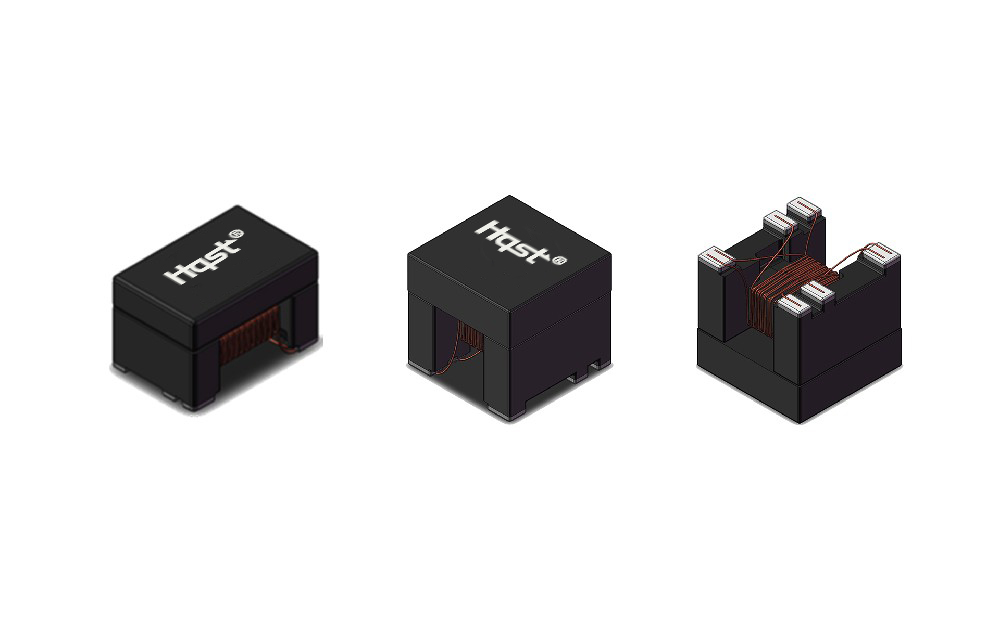

新型分離式變壓器是一種典型以太網應用的解決方案。
該創新設計采用電感式和電容式兩種方案。
其電路中的所有元器件均可自動化生產，且均為SMD封裝，減少了產品型號，也省去了傳統網絡變壓器復雜的工藝制成。
Hqst盈盛電子應用并展開在繞線電感產品中積累的技術，新開發了采用全自動化繞線工藝的新型分離式變壓器，為客戶提供多種類的網絡端口的器件配套選擇方案。
Specifications:
? X'fmr+CMC Solution
? Cap+CMC Solution
? 10/100BASE-TX
? 1/2.5/5GBASE-T
? Chip Lan Module
? Chip Lan RJ45
? 100 % Automatic Production
? Super Small Size
| 圖片 | 料號 | 封裝類型 | PIN腳數 | SPEED | POE | 電阻DCR | 電感 | 產品尺寸L/W/H（MM） | 隔離電壓 | 工作溫度 | 下載 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
H80614S | SMT | 0.5o | 300uh | 12.5*9.5*7.6 | 5000v 60S | -40~85 |
|
|||
|
H80612S | smt | 6 | 7.45*6.65*3 | 1500V | -40~125 |
|
||||
|
|
H80611S | SMT | 10M | 0.1O 0.15O | 72UH | 9*8*3.9 | 2500V | -40~125 |
|
||
|
|
H80610S | SMT | 6 | 150UH~370UH | 8.89*10.03*6.85 | 4300V | -40~125 |
|
|||
|
|
H80609S | SMT | 6 | 960UH | 7.62*9.4*5.72 | 2000V | -40~85 |
|
|||
|
H80607S | SMT | 500UH | 10.2*10*6.8 | 4500V | -40~85 |
|
||||
|
|
H80606S | SMT | 6 | 0.4O | 125UH | 12.07*9.45*10.03 | 2750V | -40~105 |
|
||
|
|
H80605S | SMT | 6 | 50UH | 7.5*6.73*4.3 | 2500V | -40~105 |
|
|||
|
|
760390013 | SMT | 6 | 0.35O 0.5O | 475UH | 7.5*6.72*4.3 | 2500V | -40~125 |
|
||
|
|
475U H80604S | 0.31O | 475U | 7.5*6.73*4.3 | 2500V | -50~125 |
|
