應用于75Ω同軸電纜的光纖通道雙變壓器

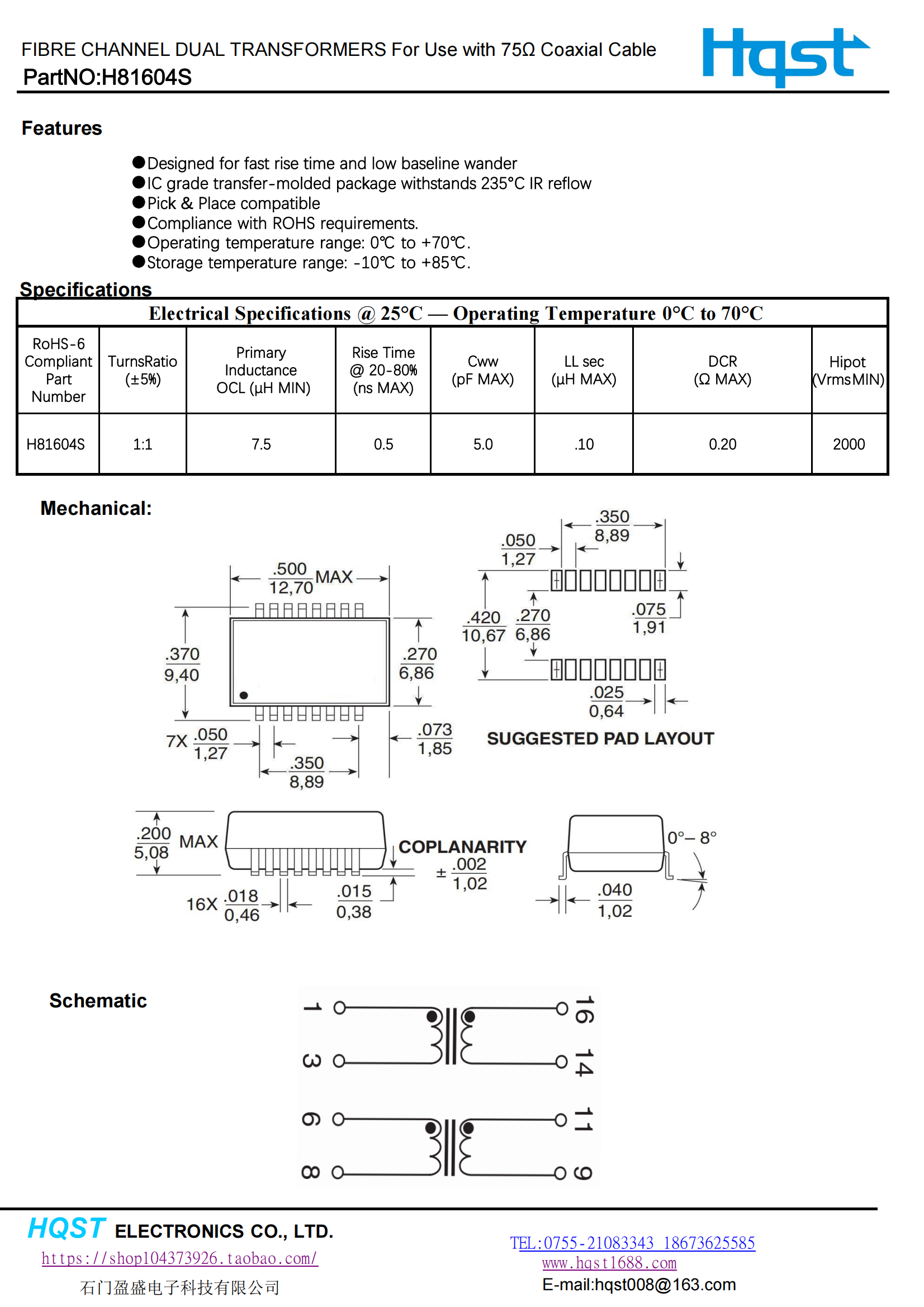

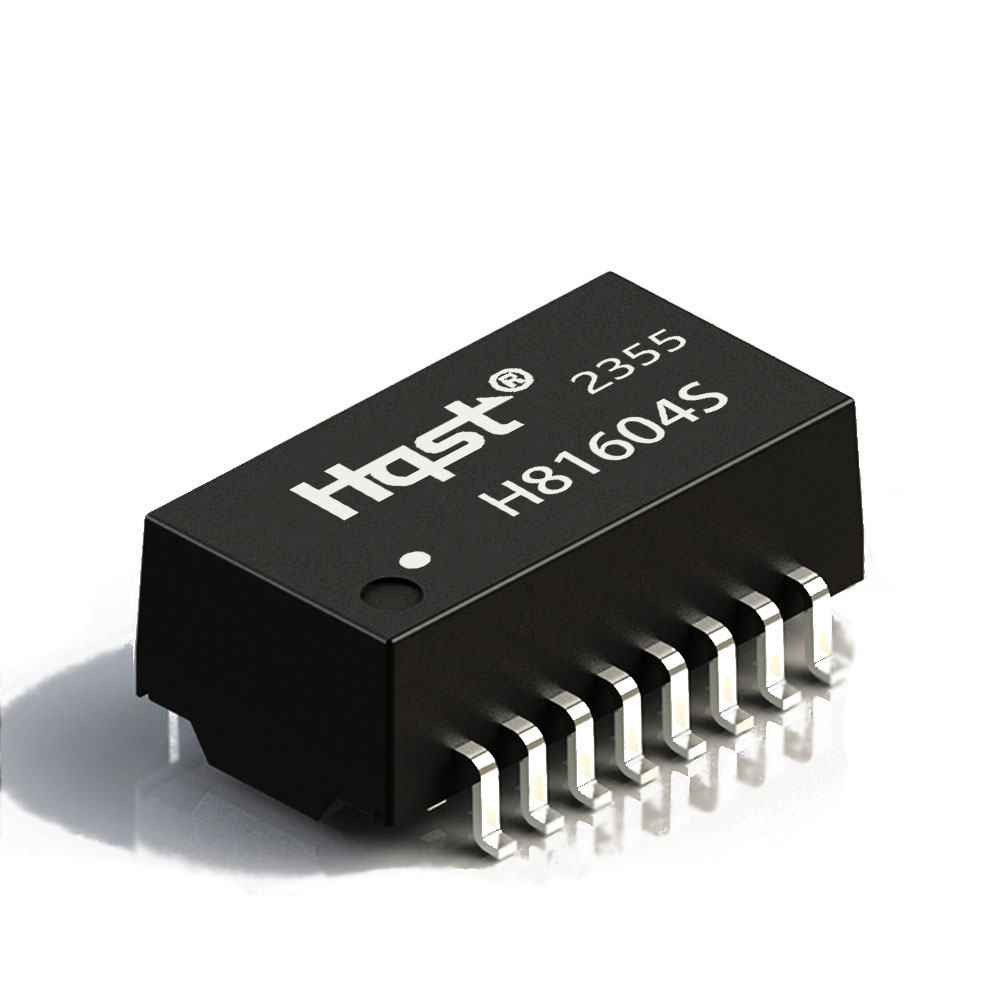

H81604S 應用于75Ω同軸電纜的光纖通道雙變壓器

應用說明:

光纖通道是一種雙向點對點串行數據鏈路，結構為高性能傳輸。

為了允許超級計算機和高端外設之間的低成本互連，ANSI X3T9.5 FC-0委員會指定同軸互連作為光纖電纜的替代方案。

雖然通過替代電纜的傳輸距離有限，但與光纖接口相比，它具有顯著的成本優勢。

Pulse設計了光纖通道雙變壓器，專門用于同軸電纜的點對點耦合。該變壓器系列符合ANSI X3T9.5 FC-0規范，在同軸電纜上的數據速率超過133、266和531Mbps，距離可達100米。

隔離變壓器保護站點免受可能在電纜上產生的靜電荷的影響，并防止站點之間的接地回路電流傳輸。當使用同軸鏈路時，變壓器還為發送/接收IC和同軸電纜之間的單端連接提供平衡。該設備還被設計為在傳輸頻帶內提供共模抑制，從而減少電磁干擾。

這些設備的寬帶寬通過提供快速的信號上升時間來最小化與數據相關的抖動。

此外，使用適當的變壓器將提供足夠的低端帶寬，以盡量減少基線漂移，另一個貢獻者抖動。低端帶寬是通道阻抗和變壓器初級電感的函數。本數據表正面的選擇表將適當的變壓器與不同的電纜和wdata速率相匹配。每根同軸電纜具有75的特性阻抗。

雙封裝允許連接發送和接收通道，如下面的應用電路所示。表面貼裝封裝提供了一種經濟有效的解決方案，同時在800mhz范圍內提供超過-40dB的串擾衰減。變壓器可在管或磁帶&卷軸包裝。

應用于75Ω同軸電纜的光纖通道雙變壓器

同軸電纜傳輸的典型應用電路

同軸電纜傳輸的典型應用電路
